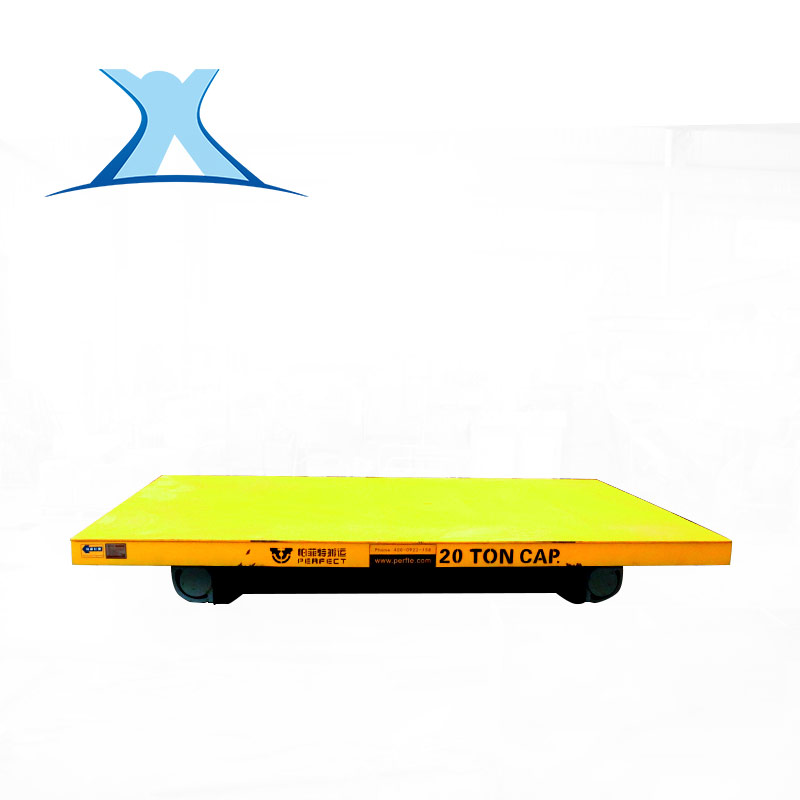

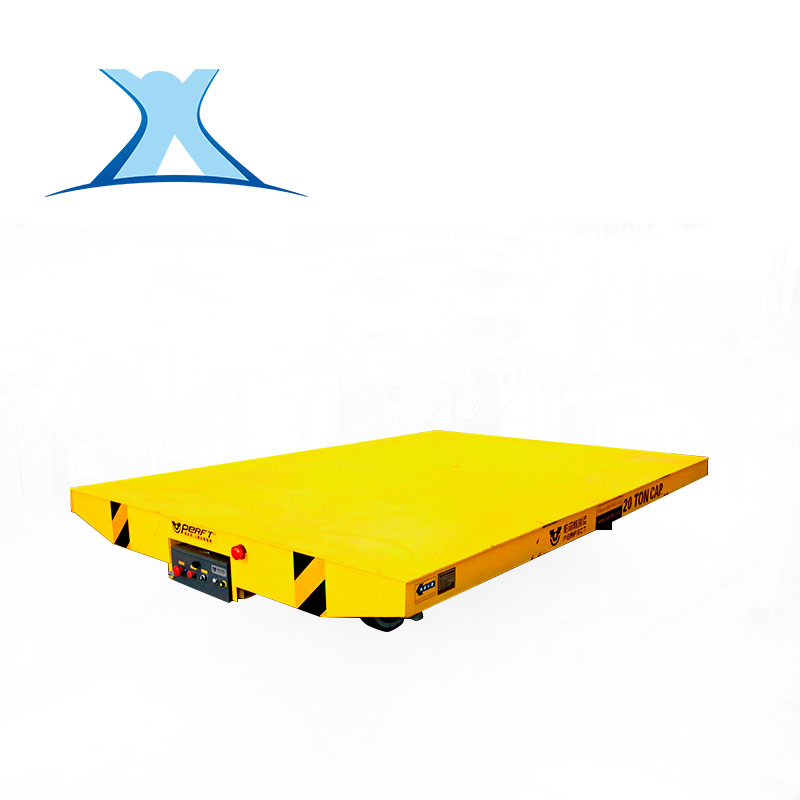

25t电缆卷线供电型

产品介绍：

BJT：以380V交流电源做为平车电源的轨道平车，为避免电缆线损伤，增加电缆卷筒做为收放线装置，由于电缆线的束缚，适用于较短距离的轨道运输系统，但因其结构简单，费用低廉，因此也是车间常用的轨道运输设备。

应用范围：轮毂制造、造纸行业、陶瓷车间、冶金重工、铸坯转运车间、煤炭机电行业、免烧砖转运行业等

物料：机械配套、陶瓷、模具、发电机、铸坯

性能特点

车间过跨常用车

该系列平车主要使用于高温、恶劣、防爆场合，是车间过跨的常见轨道平车
长时间频繁任意载重

不受使用时间的束缚，适应于任意载重量、使用频率较高的场合
冶金电机

采用Y系列冶金电机，适合频繁启动
电缆卷筒

具有卷取力矩调节范围大，调节稳定后张力恒定，同步性能好
自锁能力强、电缆不滑落

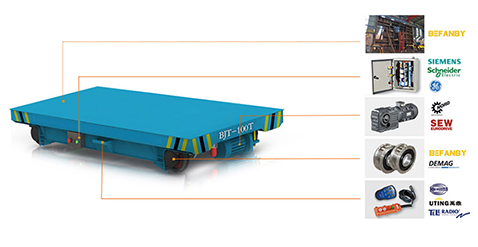

结构布置合理、安装、使用、维护方便、性能稳定可靠

工作原理

BJT 系列是电缆供电轨道平车，是将交流AC380V电缆线依靠平车上卷线装置的收放电缆实现平车供电，卷线装置放置在轨道平车的下方，直接将电源通过交流控制系统控制电机的启动，停止，前进，后退等。

工程案例更多案例

技术参数

BJT系列卷筒供电电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般大运行距离小于 200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。
BJT 电缆卷筒供电电动平车主要技术参数
型号	BJT	BJT-6	BJT-10	BJT-16	BJT-25	BJT-40	BJT-63	BJT-100	BJT-160	BJT-200
额定载重量（t）		6	10	16	25	40	63	100	160	200
台面尺寸(mm)	长 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	宽 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1150	1250
运行速度（m/min）		30	30	30	30	25	25	20	20	20
轮距A（mm）		2000	2000	2200	2500	2800	3200	3600	4500	4500
轨内侧距C（mm）		1435	1435	1435	1435	1635	1735	1850	2000	2000
车轮直径 (mm)		300	300	400	400	500	600	700	700	700
底部间隙（mm）		50	50	50	60	60	60	60	70	70
转弯半径		30		35	50	55	60	80	100	100
电动机型号/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5	11	2X7.5	2X11
电源供电方式	电缆卷筒	AC380V 3X2.5+1X1.5		AC380V 3X4+1X2.5					AC380V 3X6+1X4
推荐钢轨型号		P24			P38	P43		QU80	QU100
车轮数量		4			4	4		4	8	8
轮压（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
参考重量（t）		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2）可选无线遥控装置
3）可选变频器调速电控,双速控制
4）运行距离小于20m时也可以按客户要求不用电缆卷筒，改为托缆式（KTP）平车：
5) 路轨车来回走设定系统
6）路轨车遇人2米自动停车、报警
