产品介绍：

电缆卷筒电动平车是一种可以通过人工操控，任意转向的轮式搬运设备它的驱动轮和承载轮都是采用聚氨酯橡胶轮，这就让轨道车摆脱了对地面轨的依赖，电缆卷筒电动平车一个很大的优势就是可以在地面随意行走，而不会受空间和地面的束缚，随时随地都可以改变行走的方向电缆卷筒电动平车应用很广泛目前被广泛运用在汽车生产、船舶制造、模具冲压、钢铁调配、大型机器设备的运送装配等领域，环保节能，运行成本低，投资少，回报率高，性能高，具有高科技可持续发展的巨大潜能

应用范围：目前被广泛运用在汽车生产、船舶制造、模具冲压、钢铁调配、大型机器设备的运送装配等领域

物料：物料：机械配套、陶瓷、模具、发电机、铸坯

留言咨询

性能特点

1.车间过跨常用车

2.该系列平车主要使用于高温、恶劣、防爆场合，是车间过跨的常见轨道平车

3.长时间频繁任意载重

4.不受使用时间的束缚，适应于任意载重量、使用频率较高的场合

5.冶金电机采用Y系列冶金电机，适合频繁启动

6.电缆卷筒具有卷取力矩调节范围大，调节稳定后张力恒定，同步性能好

7.自锁能力强、电缆不滑落

8.结构布置合理、安装、使用、维护方便、性能稳定可靠

工作原理

BJT系列是电缆卷筒电动平车，是将交流AC380V电缆线依靠平车上卷线装置的收放电缆实现平车供电，卷线装置放置在轨道平车的下方，直接将电源通过交流控制系统控制电机的启动，停止，前进，后退等。操作系统为低压36V电源控制平车上可以加装液压升降系统，该系列车适用于恶劣环境，高温环境，防爆环境等场合

工程案例更多案例

技术参数

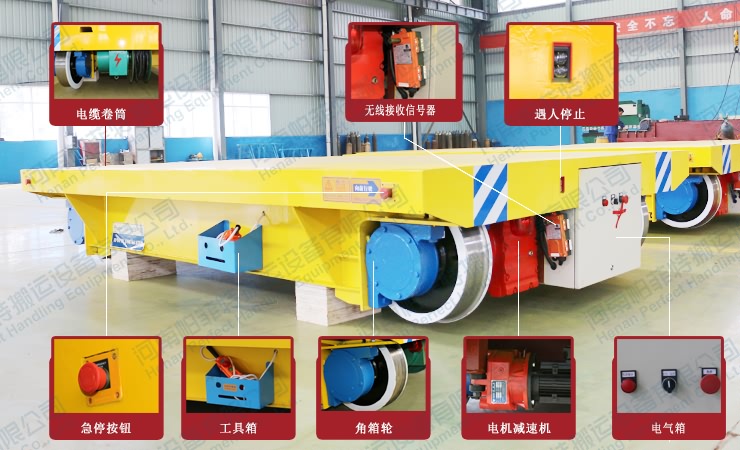

BJT系列是电缆卷筒电动平车部件指示图

BJT 电缆卷筒供电电动平车主要技术参数
型号	BJT	BJT-6	BJT-10	BJT-16	BJT-25	BJT-40	BJT-63	BJT-100	BJT-160	BJT-200
额定载重量（t）		6	10	16	25	40	63	100	160	200
台面尺寸(mm)	长 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	宽 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1150	1250
运行速度（m/min）		30	30	30	30	25	25	20	20	20
轮距A（mm）		2000	2000	2200	2500	2800	3200	3600	4500	4500
轨内侧距C（mm）		1435	1435	1435	1435	1635	1735	1850	2000	2000
车轮直径 (mm)		300	300	400	400	500	600	700	700	700
底部间隙（mm）		50	50	50	60	60	60	60	70	70
转弯半径		30		35	50	55	60	80	100	100
电动机型号/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5	11	2X7.5	2X11
电源供电方式	电缆卷筒	AC380V 3X2.5+1X1.5		AC380V 3X4+1X2.5					AC380V 3X6+1X4
推荐钢轨型号		P24			P38	P43		QU80	QU100
车轮数量		4			4	4		4	8	8
轮压（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
参考重量（t）		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2）可选无线遥控装置
3）可选变频器调速电控,双速控制
4）运行距离小于20m时也可以按客户要求不用电缆卷筒，改为托缆式（KTP）平车：
5) 路轨车来回走设定系统
6）路轨车遇人2米自动停车、报警

新乡市百特智能转运设备有限公司为每位客户提供电缆卷筒电动平车厂，电动电缆卷筒工作原理，不同型号的电缆卷筒压力参数，免费根据客户现场不同状况免费设计方案
