添加日期：2020-01-09 16:26:21

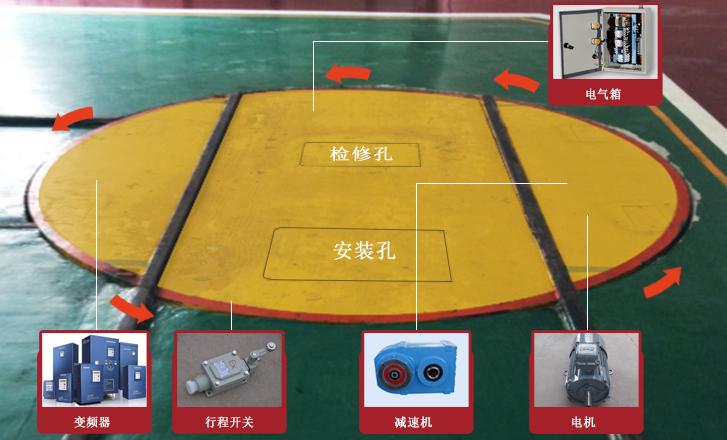

BZPS系列手动转盘的整体结构主要是由轨道、平台、行走装置（车轮）、回转支承以及地轨组成。
1 轨道
轨道为台面上与地面对接轨道相连的承载轨道，根据载重量及实际需求采用标准轨或代用轨；轨距与地面轨距相同。

2 平台
转盘平台一般为钢制，选用优质钢材焊接组成。平台的直径、高度、结构等根据制造标准要求及用户需要特别设计，轨道装在平台上，通过行走装置在地轨上实现正反向旋转。为方便吊装，在平台两侧设置了起吊孔。

3 行走装置
转盘的行走装置即轮组，一般为钢制单橼轮，车轮组与平台形成一体，可实现360°全方位旋转（可现场定位旋转角度）。轮组应保证转动灵活，设有润滑注油孔，应按规程定期保养。

4 回转支承及地轨
回转支承保证整个转盘走位准确及稳定；地轨是轮组的行走轨道。安装时应保证回转支承及地轨的基础预埋铁在同一平面。
